고용량 충전 인프라를 구축하려면 충전소 운영자(CPO)와 차량 관리자의 신중한 균형 조정이 필요합니다. 미래 보장형 유틸리티와 선행 자본 지출을 비교해야 합니다. 에이 160kW DC 고속 충전기는 매우 효과적인 상업용 스위트 스팟을 나타냅니다. 우리는 이들이 고속도로 복도, 소매점, 중형 차량 전반에 걸쳐 가치를 창출하는 것을 자주 목격합니다. 그러나 기본 하드웨어 사양은 운영 가동 시간과 전반적인 투자 수익을 직접적으로 결정합니다.
이 가이드에서는 중요한 엔지니어링 사양을 분석하기 위해 일반적인 마케팅 주장을 간략하게 설명합니다. 전압 아키텍처, 연속 전류 제한 및 열 관리 시스템을 조사합니다. 이러한 기술적 차원은 실행 가능한 고속 충전 솔루션을 평가하고 최종 후보로 선정하는 데 필수적입니다.
우리의 목표는 조달 팀을 위한 투명하고 증거 중심의 프레임워크를 제공하는 것입니다. 하드웨어 실행 가능성을 정확하게 평가하고, 복잡한 설치 위험을 탐색하고, 실제 성능 제한을 이해하는 방법을 배우게 됩니다. 이러한 사양을 숙지하면 비용이 많이 드는 배포 실수를 방지할 수 있습니다.
빈번한 비즈니스 문제로 인해 오늘날 급속도로 발전하는 많은 배포가 어려움을 겪고 있습니다. 충전기 전압 제한과 차량 배터리 아키텍처가 일치하지 않으면 충전 속도가 제한됩니다. 이러한 기술적인 병목 현상은 매우 열악한 고객 경험을 야기합니다. 운전자는 최고 속도를 기대하지만 광고된 전력의 일부만 받습니다. 이를 방지하려면 운영자는 하드웨어의 전기적 매개변수를 면밀히 조사해야 합니다.
400V에서 800V EV 아키텍처로의 전환이 가속화되고 있습니다. 현대 E-GMP 또는 Porsche Taycan과 같은 최신 800V 아키텍처를 서비스하려면 특정 하드웨어 기능이 필요합니다. 일반적으로 200V~1,000V에 이르는 넓은 출력 전압 범위가 필수적입니다. 구형 500V 시스템은 차량의 온보드 DC-DC 변환기에 의존하지 않고는 800V 배터리에 충분한 전력을 공급할 수 없습니다. 이러한 내부 변환은 심각한 전압 유도 경감을 유발합니다. 1000V 아키텍처를 운영하면 기존 400V 승용차 EV와의 역호환성을 보장하는 동시에 사이트를 미래에도 대비할 수 있습니다.
전류 전달을 이해하는 것은 전압만큼 중요합니다. 표준 160kW 장치는 더 낮은 전압 임계값에서 피크 전력을 달성하려면 최소 400A를 제공해야 합니다. 예를 들어, 400V EV를 충전하려면 160kW 표시에 도달하려면 높은 암페어가 필요합니다. 충전기의 최대 출력이 200A인 경우 400V 차량은 충전기 명판 정격에 관계없이 80kW만 수신합니다.
또한 기본적인 운영 현실을 기억해야 합니다. 160kW 수치는 이론적 피크입니다. 실제 전력 공급은 차량의 배터리 관리 시스템(BMS)에 의해 엄격하게 제한됩니다. BMS는 배터리 상태를 보호하기 위해 수용할 정확한 전류를 지정합니다.
AC에서 DC로의 전력 변환은 고유한 에너지 손실을 발생시킵니다. 전체 로드 시 최대 효율이 94% 이상인 하드웨어를 목표로 해야 합니다. 변환 효율이 2~3%만 떨어지더라도 평생 에너지 낭비가 크게 늘어납니다. 이러한 비효율성은 월별 전기 간접비를 직접적으로 증가시킵니다.
충전기 아키텍처 비교
| 아키텍처 유형 | 최대 전압 제한 | 400V EV 성능 | 800V EV 성능 | 미래 보장 등급 |
|---|---|---|---|---|
| 레거시 시스템 | 500V DC | 최적(암페어 한도까지) | 심하게 제한됨 | 낮은 |
| 현대 시스템 | 1000V DC | 최적 | 최적 | 높은 |

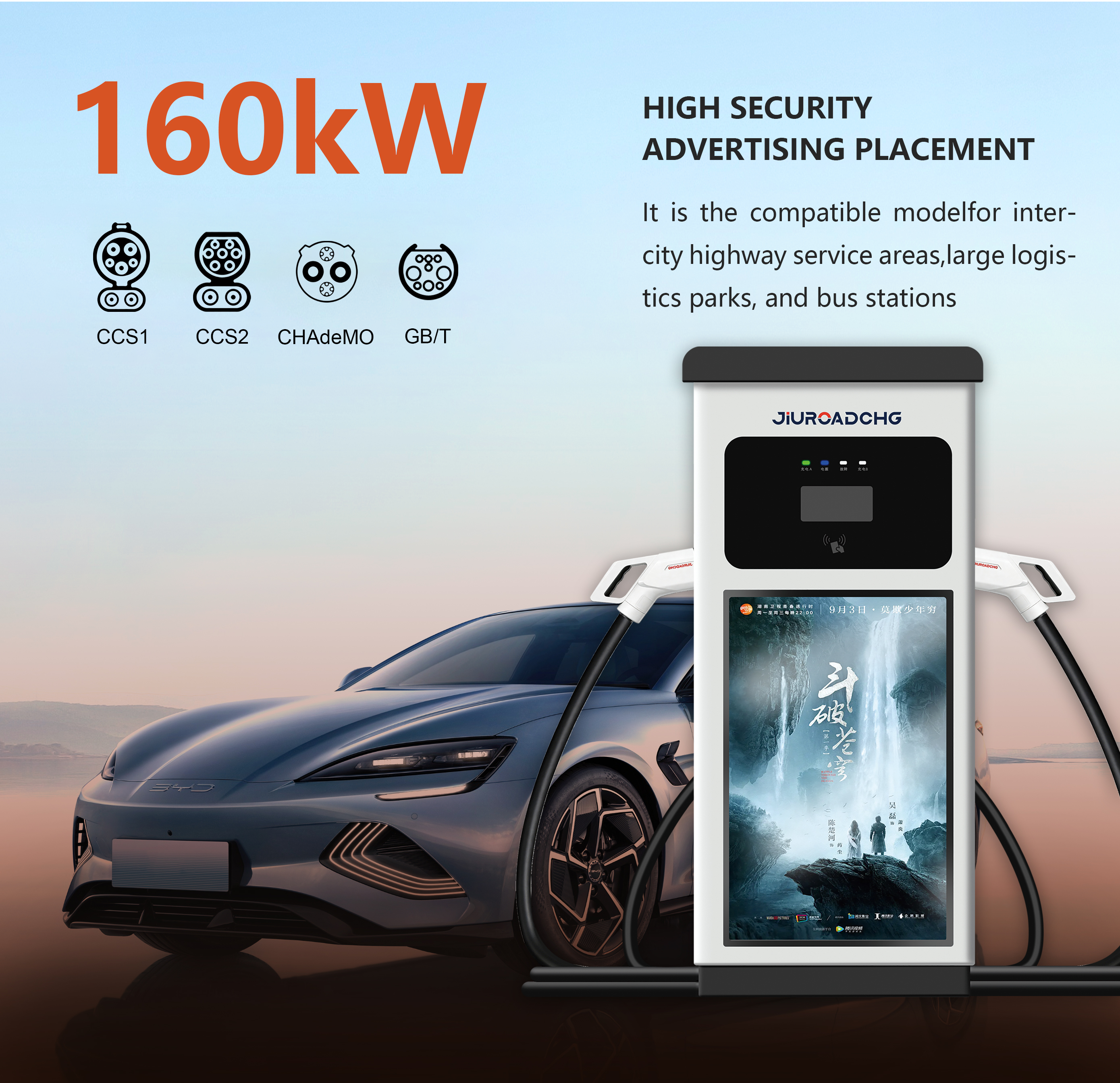

지속적인 고전력 출력은 캐비닛 내부와 충전 케이블을 따라 상당한 열을 발생시킵니다. 지속적인 성능을 위해서는 이러한 열 부하를 관리하는 것이 중요합니다. 솔루션 범주는 일반적으로 메인 캐비닛을 위한 능동 강제 공기 냉각과 전달 케이블을 위한 액체 냉각 시스템으로 나뉩니다.
고부하 사이클에는 견고한 내부 HVAC 또는 고속 팬 시스템이 필요합니다. AC를 DC로 변환하는 정류기는 상당한 주변 열을 발생시킵니다. 장치의 작동 온도 범위를 주의 깊게 평가해야 합니다. 표준 프리미엄 장치는 -30°C ~ +55°C에서 안정적으로 작동합니다. 이러한 한계를 넘어서면 열 경감이 발생하는 정확한 지점을 알아야 합니다. 충전기의 용량이 감소되면 치명적인 하드웨어 용융을 방지하기 위해 의도적으로 출력 전력을 줄입니다. 이는 장비를 보호하지만 운전자 대기 시간을 연장시킵니다.
표준 비냉각 구리를 통해 400A 이상을 공급하면 주요 유용성 문제가 발생합니다. 케이블이 지나치게 두꺼워지고 무거워집니다. 이러한 강성은 사용자의 접근성을 크게 감소시킵니다. 수냉식 케이블은 이 문제를 효과적으로 해결합니다. 더 얇은 구리선을 따라 합성 냉각수를 라우팅합니다. 이는 무게를 줄이고 전반적인 사용자 경험을 크게 향상시킵니다.
그러나 액체 냉각에는 구현 고려 사항이 필요합니다. 이제 절삭유 유지 관리 요구 사항에 직면하게 되었습니다. 펌프가 고장나고 라인이 누출될 수 있으며 글리콜 수준은 정기적인 검사가 필요합니다. 운전자는 증가된 유지 관리 복잡성과 운전자의 인체 공학적 측면을 비교 평가해야 합니다.
고속 냉각 팬은 상당한 소음을 발생시킵니다. 최대 용량으로 실행되는 장치는 65~70dB를 쉽게 초과할 수 있습니다. 이 소음 수준은 시끄러운 산업용 진공 청소기와 유사합니다. 주거 지역이나 복합 상업 공간 근처에 설치하는 경우 엄격한 규정 준수 검사를 수행해야 합니다. 높은 소음 출력으로 인해 지역 사회에 불만이 접수되고 벌금이 부과될 수 있습니다.
사이트 레이아웃에 따라 어떤 하드웨어 폼 팩터가 가장 잘 작동하는지가 결정됩니다. 운영자는 일반적으로 두 가지 기본 솔루션 접근 방식 중에서 선택합니다. 올인원 통합 설계 또는 원격 전원 캐비닛과 별도의 디스펜서를 갖춘 분할 시스템 설정을 선택할 수 있습니다.

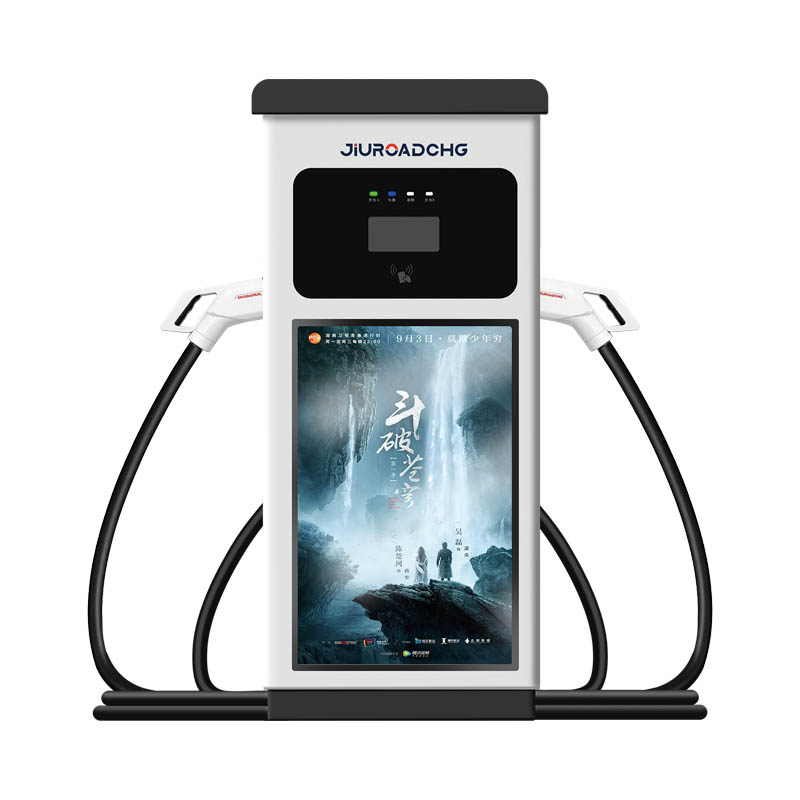

에이 160kW 통합 EV DC 충전기는 단일 물리적 인클로저 내에 전력 전자 장치와 충전 케이블을 수용합니다. 이 접근 방식은 트렌칭 요구 사항을 크게 줄여줍니다. 이는 지하 케이블링을 단순화하고 복잡한 도관 연결을 방지합니다. 결과적으로 훨씬 더 작은 총 부동산 공간이 필요합니다. 이러한 결합된 특성으로 인해 통합 장치는 소매 주차장이나 패스트푸드 드라이브 스루 차선과 같은 제한된 공간에 이상적입니다.
하드웨어는 결국 유지 관리가 필요합니다. 신속한 서비스 가능성은 네트워크의 가동 시간 지표를 결정합니다. 전면 및 후면 액세스 패널이 있는 유닛을 찾으십시오. 이러한 패널은 개별 20kW 또는 30kW 정류기 모듈과 같은 모듈형 전원 블록을 노출해야 합니다. 여기서는 핫스왑 기능이 매우 중요합니다. 단일 모듈에 장애가 발생하면 기술자는 전체 장치를 오프라인으로 전환하지 않고도 새 모듈을 삽입할 수 있습니다. 이러한 모듈식 이중화는 치명적인 가동 중지 시간을 최소화합니다.
야외에서 오랫동안 사용하려면 엄격한 환경 밀봉이 필요합니다. 날씨, 먼지, 기물 파손 행위는 충전 인프라에 지속적인 위협을 가하고 있습니다. 보호 등급에 대해 협상할 수 없는 기준선을 설정해야 합니다. 북미의 NEMA 3R 또는 NEMA 4 표준에 부합하는 인클로저에 대해 IP54 또는 IP55 인증이 필요합니다. 또한 내충격성에 대한 IK10 등급을 의무화합니다. 이를 통해 터치스크린과 케이스가 내부 전자 장치를 손상시키지 않으면서 둔한 충격에도 견딜 수 있습니다.
많은 고속 충전기에는 두 개의 충전 케이블이 있어 두 대의 차량을 동시에 연결할 수 있습니다. 그러나 모든 듀얼 포트 충전기가 지능적으로 전력을 분배하는 것은 아닙니다. 일반적인 비즈니스 문제는 정적 전력 분할로 인해 발생합니다. 충전기가 하드 80kW/80kW 분할을 사용하는 경우 사용 가능한 용량을 심각하게 활용하지 못합니다. 한 차량이 120kW를 요청하지만 두 번째 차량은 40kW만 수용할 수 있다고 상상해 보십시오. 정적 분할은 첫 번째 차량을 80kW로 제한하여 40kW의 잠재적 전력 공급을 낭비합니다.
자산 활용도를 극대화하려면 운영자는 전력이 하드웨어를 통해 흐르는 방식을 평가해야 합니다. 듀얼 포트 설정을 평가할 때 다음과 같은 특정 평가 기준을 따르십시오.
동적 전력 할당을 통해 사용 가능한 모든 킬로와트가 수익을 창출하고 차량이 대기열을 통해 더 빠르게 이동하도록 보장합니다.
하드웨어 조달은 배포의 한 단계일 뿐입니다. 설치 현실로 인해 제대로 계획되지 않은 프로젝트가 실패하는 경우가 많습니다. 여러 개의 고용량 장치를 배포하면 유틸리티 수요 제한이 발생하는 경우가 많습니다. 로컬 그리드 용량을 초과하면 엄청나게 비싼 변압기 업그레이드가 필요합니다. 이러한 인프라 업그레이드로 인해 프로젝트가 몇 개월 지연될 수 있습니다.
미래 지향적인 운영자는 그리드 제약을 우회하기 위해 대체 접근 방식을 활용합니다. DC-DC 아키텍처는 엄청난 관심을 얻고 있습니다. 이 모델은 태양광 캐노피 또는 중앙 집중식 BESS(배터리 에너지 저장 시스템)와 직접 쌍을 이루는 DC 입력 충전기를 활용합니다. 충전기 레벨에서 기존 AC-DC 변환 단계를 건너뛰면 고유한 변환 손실이 제거됩니다. 이 토폴로지는 주차장에서 바로 매우 효율적인 마이크로그리드 생태계를 생성합니다.
스마트 에너지 관리는 운영 마진을 보호합니다. 충전기의 백엔드 소프트웨어가 고급 그리드 통신을 지원하는지 평가해야 합니다. OpenADR 규정 준수 또는 로컬 에너지 관리 시스템과의 직접적인 API 통합을 찾아보세요. 이러한 소프트웨어 계층을 통해 충전기는 피크 그리드 가격 책정 시간 동안 자동으로 출력을 조절할 수 있습니다. 순간적으로 최대 부하를 줄임으로써 전력망 수요를 안정시키고 유틸리티 요금에 대한 불이익을 피할 수 있습니다.
사양 시트를 평가하려면 엄격한 방법론이 필요합니다. 표준화된 후보 목록 논리가 없으면 운영자는 비준수 또는 고아 하드웨어를 구매할 위험이 있습니다. 조달 주기 초기에 고위험 공급업체를 필터링하려면 다음 규정 준수 표준을 사용하세요.
대용량 충전 하드웨어를 조달하는 것은 복잡한 기술 활동입니다. 이를 위해서는 열 제한, 그리드 제약 및 차량 BMS 병목 현상이라는 가혹한 현실에 맞춰 피크 전력 공급의 균형을 신중하게 조정해야 합니다. 단순히 가장 저렴한 장치를 구입한다고 해서 완벽한 고속도로 통행을 기대할 수는 없습니다. 성공하려면 전압 아키텍처, 냉각 효율 및 전력 할당 논리에 대한 엄격한 평가가 필요합니다.
제안요청서(RFP)를 발행하기 전에 사전에 다음 단계 조치를 취하십시오. 구매자는 실제 전력 곡선을 이해하기 위해 공급업체에 로드 프로필 시뮬레이션을 요구해야 합니다. 최대 전력망 수요 한도를 고려한 현지화된 운영 모델을 요청하세요. 마지막으로 배포된 장치를 물리적으로 감사합니다. 케이블의 인체공학적 특성, 터치스크린 반응성, 활성 냉각 소음을 직접 평가해야 합니다. 이러한 실무 평가를 통해 프리미엄 하드웨어와 성능이 떨어지는 대안을 구분합니다.
A: 충전은 선형적이지 않습니다. 특정 충전 곡선을 따릅니다. 10% 충전 상태(SoC)에서 시작하는 호환 가능한 800V 차량은 일반적으로 약 15~20분 안에 100~150마일의 주행 거리를 추가합니다. 차량의 배터리 관리 시스템은 셀 상태를 보호하기 위해 배터리가 80% SoC에 도달하면 충전 속도를 크게 줄입니다.
A: 통합 장치에는 하나의 캐비닛 내에 전원 변환기와 디스펜싱 케이블이 모두 포함되어 있습니다. 이는 설치 비용을 낮추지만 주차 베이당 더 큰 설치 공간이 필요합니다. 분할 시스템은 부피가 큰 전원 캐비닛을 주차 공간에서 멀리 배치합니다. 이로 인해 설치 및 트렌칭 비용이 높아지지만 베이에서 더 매끄럽고 작은 디스펜서를 얻을 수 있습니다.
A: 160kW에는 액체 냉각이 꼭 필요한 것은 아니지만 연속 출력이 300~400A를 초과하는 경우에는 액체 냉각을 적극 권장합니다. 수냉식 케이블은 연속 충전 세션 중에 열 감소를 방지합니다. 또한 모든 사용자가 케이블을 가볍고 유연하며 완전히 조작할 수 있도록 보장합니다.
A: 예, 충전기의 출력 전압 범위가 일반적으로 200V ~ 1000V에 이르는 넓은 범위를 제공한다면 가능합니다. 충전기는 차량과 지능적으로 통신하여 기존 400V 차량의 전압을 낮춥니다. 동시에 더 높은 암페어를 제공하여 하드웨어에 스트레스를 주지 않고 전력 공급을 극대화합니다.
